辊压成型活塞密封件
什么

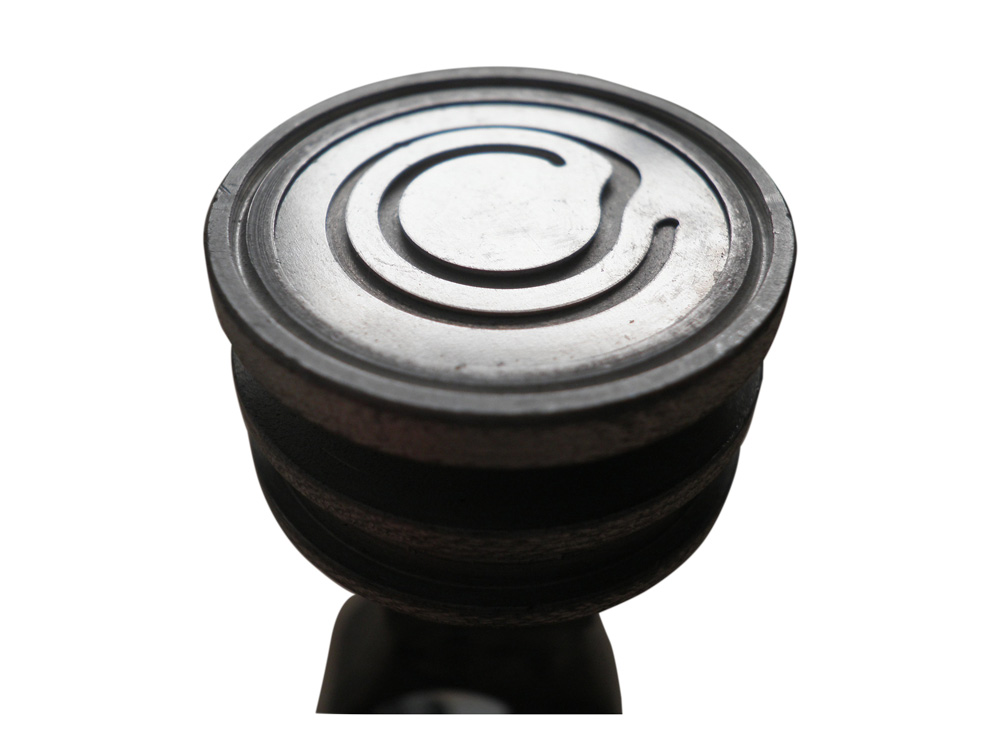

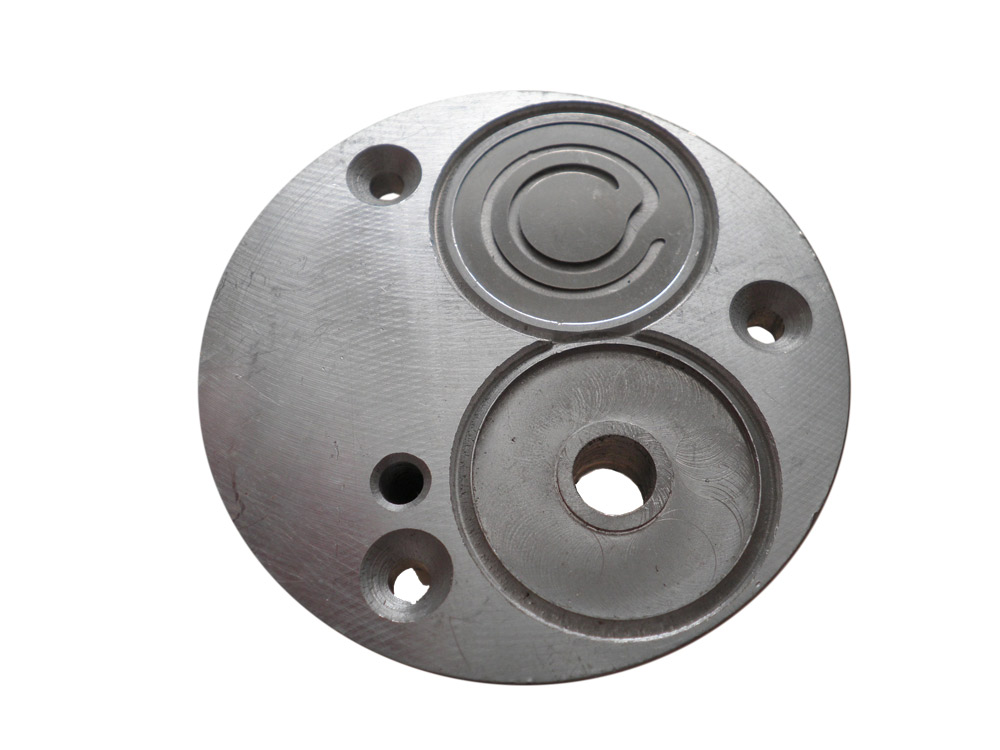

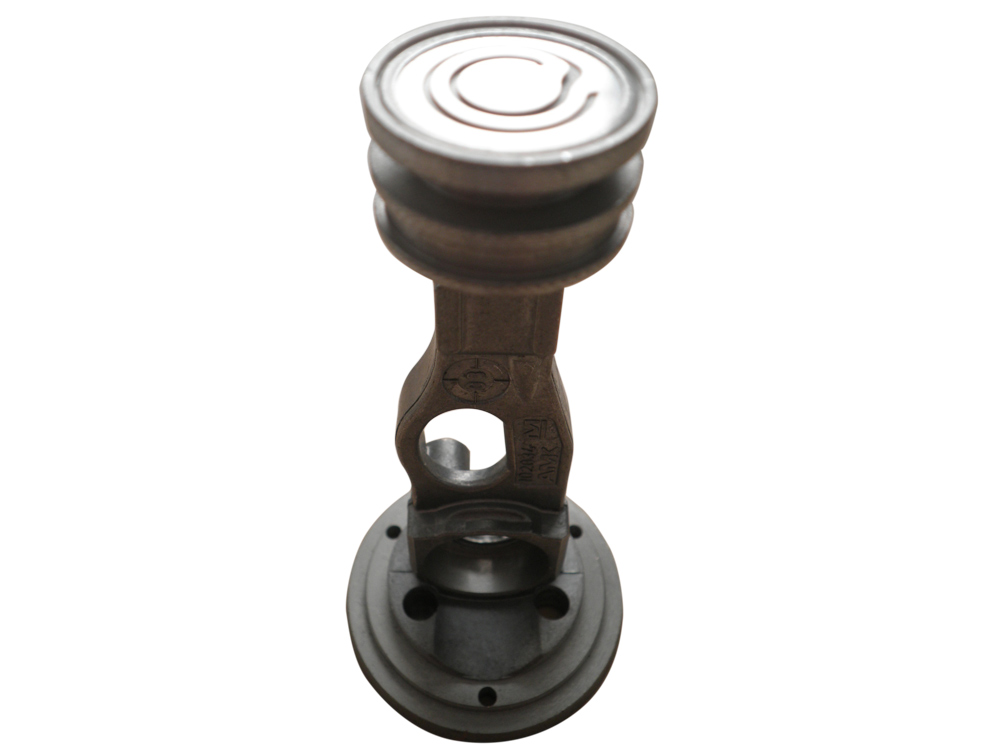

任务是将铝密封件向内滚动到空气压缩机中使用的活塞上。该组件是压缩机轮胎穿刺管理系统的一部分，需要坚固耐用且功能可靠。失败可能会间接影响安全并危及他人和自己。
为什么
该应用的接头必须确保高工艺可靠性和较短的循环时间。密封件还必须平坦且牢固，以确保正常运行。
HOW
辊压成型取代了径向成型，从而显著提高了工艺可靠性，同时由于成型力减小而减少了周期时间和 NOK 零件。现在，零件在成型过程中不会受到很大的力。
位于德国南部的 BalTec 子公司与客户和瑞士普法菲孔总部的应用团队合作验证了这种辊压成型解决方案。此过程的实施和自动化由客户执行。
事实与数据
| 参考编号 | BDEA1022 |
| 铆接力 | 最大 1.5 kN |
| 铆接工艺 | 辊压成型 |
| 材料 | 铝 |
| 几何学 | 圆轮辋 |
| 刀柄类型 | 边缘 |
| 铆钉头几何形状 | 向内折叠 |
| 成型工具 | 带3个辊子的定制辊成型头 |
| 性能数据 | 成型时间：约0.8至1.0秒 |
| 设备 |
1 x 带过程控制的辊压成型单元 RLE 01-HPP |
| 过程控制 | HPP-25 过程控制 |
| 接口 | USB， 局域网， X4， X6， X9 |
| 应用领域 |
汽车供应商，一般工业，压缩机设备，工业压缩机，柱塞泵 |
| 用户优势：流程 | 工艺稳定性高，循环时间短，无需返工。对工件施加的力小，从而降低了废品率。工具是自定心的。 |
| 用户优势：经济 | 更高的生产率和更低的废品率 |
该项目由BalTec德国公司和BalTec公司共同实施
