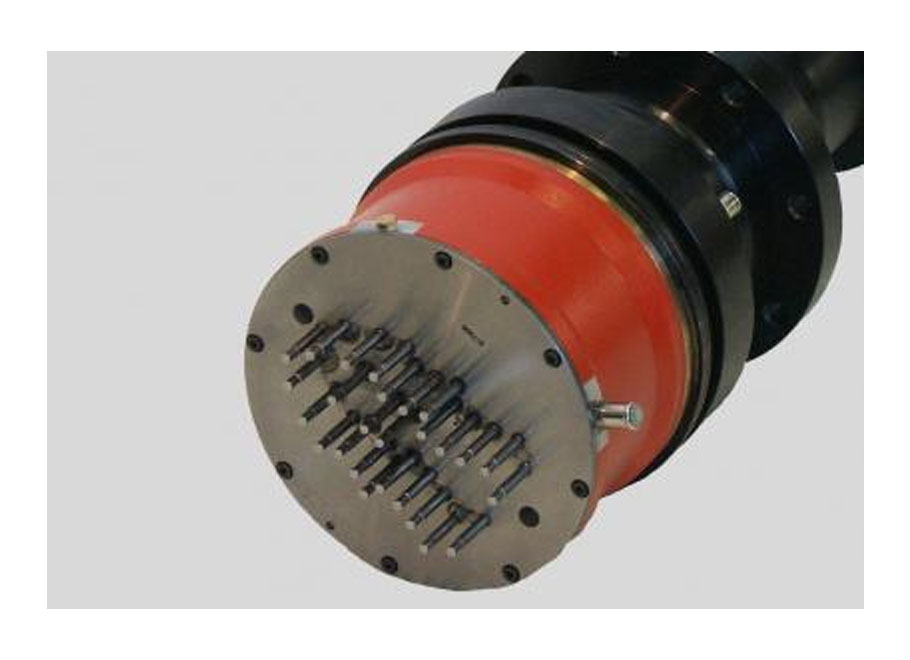

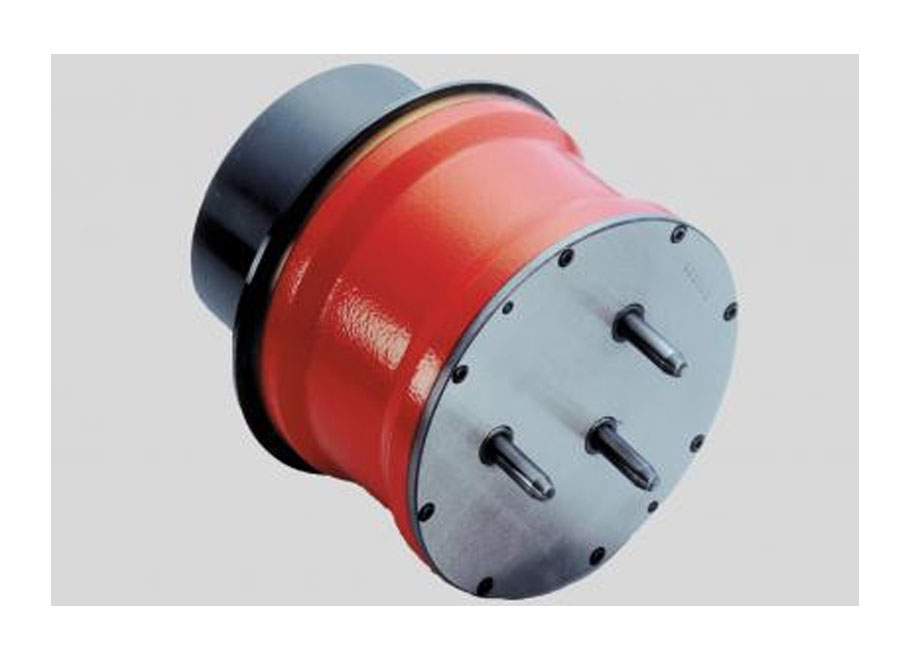

多重铆接
使用多形状工具铆接头，您可以同时进行多个铆接操作。
这种多次铆接或多次铆接工艺节省时间，并允许高效连接。多个铆接头可以安装在独立机器上，也可以安装在任何所需位置的装置上。可用的铆接力根据成型工具的数量进行划分。由于存在某些限制，也可以铆接到不同的高度。
- MRX 1（适用于 RN 081、151、181、231）
刀具之间的距离（毫米）：最小 8 毫米，最大 70 - MRX 2（适用于 RN 281、331、381）
刀具之间的距离（毫米）：最小 15，5，最大 85 - MRX 3（适用于 RN 281、331、381）
刀具之间的距离（毫米）：最小 15，5，最大 120
铆钉位置之间的最小和最大距离：类型 1：
最小 8.0 mm |最大标准 60 mm |最大特殊 70 mm |力/位 6 kN
类型 2： 最小 15.5 mm |最大标准 72 mm |最大特殊 85 mm |力/位 8.5 kN
类型 3： 最小 15.5 mm |最大标准 106 mm |最大特殊 120 mm |力/位置 8.5 kN
铆接头成型工具
| 模型 |
过程 |
半径 Rp |
刀具 长度 Ls |
自由 高度 H |
Shank diam.-Ø Ds |
倾斜角度α |
| MRX 1 | 径向 | 40 | 40 | 18.0 | 5 | 4° 17' |
| MRX 2 和 3 | 径向 | 59 | 43 | 27.0 | 8 | 5° 23' |
| 78 | 62 | 36.5 | 8 | 4° 11' | ||
| 88 | 72 | 41.5 | 8 | 3° 65' | ||
| 106 | 76 | 50.5 | 8 | 3° 03' |
使用我们一流的多个铆接头实现最佳的铆接技术。

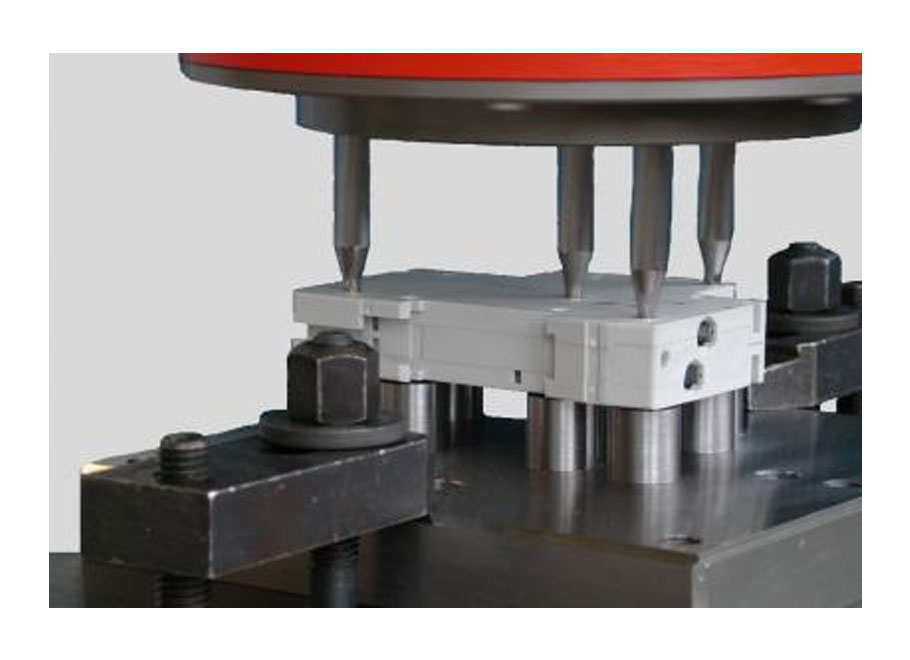

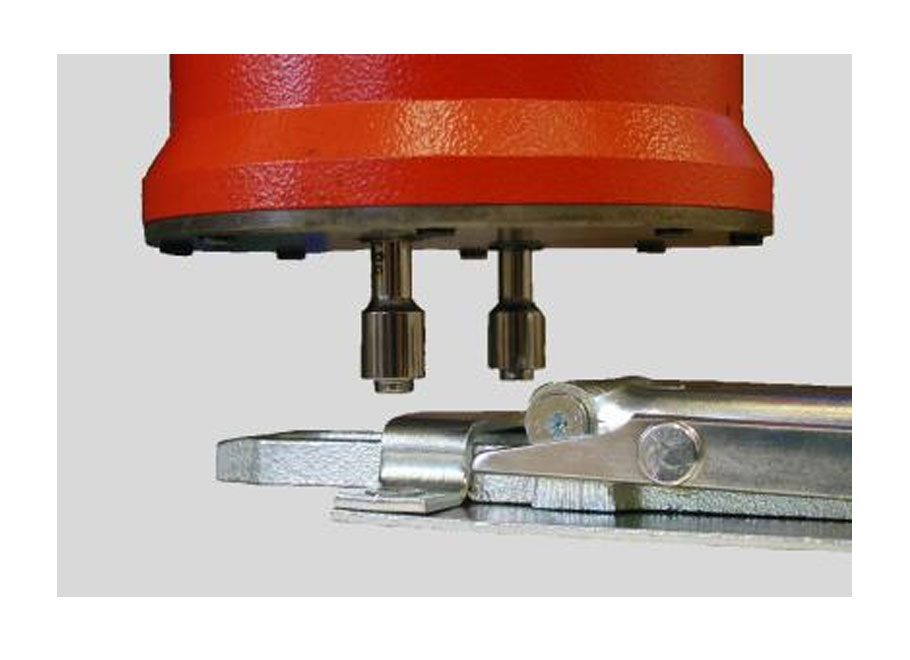

用 MRX 铆接的插头插座和用 MRX 2 铆接的导体板。
