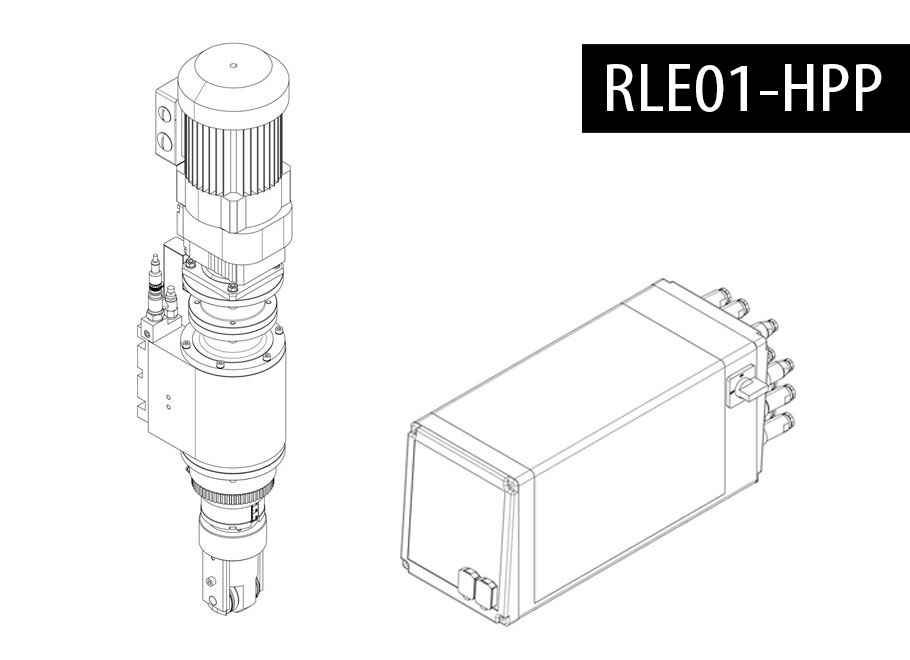

辊压成型单元
RLE01-HPP
过程
辊压成型
部队生成
气动
铆接力
1.00 千牛 - 1.50 千牛
过程控制
是的
中风
5.00 毫米 - 30.00 毫米
描述

标准型
▪ 额定力 1.5 kN @ 6 bar(最大工作压力)
▪ 主轴行程 5 - 30 mm,带 0.01 mm 千分尺和机械行程极限
▪ 特定应用的电机(通常:带制动器的减速电机) 主轴转速通常约为 500/分钟(最佳速度将通过试验确定) 机器重量:约 30 kg(不包括辊压成型头)


▪ 电动气动驱动 – 电源@x@V,
▪ @Hz 永久润滑主轴
▪ 辊压成型头
▪适配器 颜色: 浅灰色 RAL 7035

包括
▪ HPP-010-181, 过程控制 HPP-25 用于 151, 接口 X1, X2, X3, X20, X21
▪ 包括 SEI-100-181, 距离传感器, HPP-25 型,包括 SEI-200-151, 压力传感器, HPP-25

▪ 型 HPP-X4-02, 用于急停的接口 X4, 无双手继电器
▪ HPP-X6-01, 接口 X6, 外部安全/复位
▪ HPP-X9-01, 连接 X9, 带电缆的 PLC 接口, 5m
▪ HPP-045-03, 传感器电缆延长 3 米 - 总长度 4 米
▪ SEI-OTH-181, 传感器上主轴原位 (TDC)
▪ PNP-HPP-151, 用于 HPP
▪ 的气动服务单元和气动控制套件 目标语言的标准附件和用户手册

选件
▪ HPP-X5-01,连接 X5 PVM 模块(用于控制 PNP-PRV-020) PNP-PRV-020,比例压力控制,集成并准备操作(需要 HPP-X5-01)

▪ HPP-DLL-S7L-x,HPP-25 – 西门子 S7 通信链路 (S7LINK)。要为每个HPP控制
▪ HPP-DLL-PCT,PC-分析软件HPP-PCTool订购许可证代码,包括UDP协议(在U盘上)

▪ 辊压成型头(包括辊压成型头
在内的辊压成型单元仅在事先进行可行性分析后提供) 如果客户提供辊压成型头,我们必须收到以下信息:
▪ 所需的旋转主轴(辊压成型头)
速度
▪ 使用变频器操作 是/否
▪ 辊压成型头的尺寸(图纸)及重量细节, 辊子的高度、直径和数量

可能会有变化。
