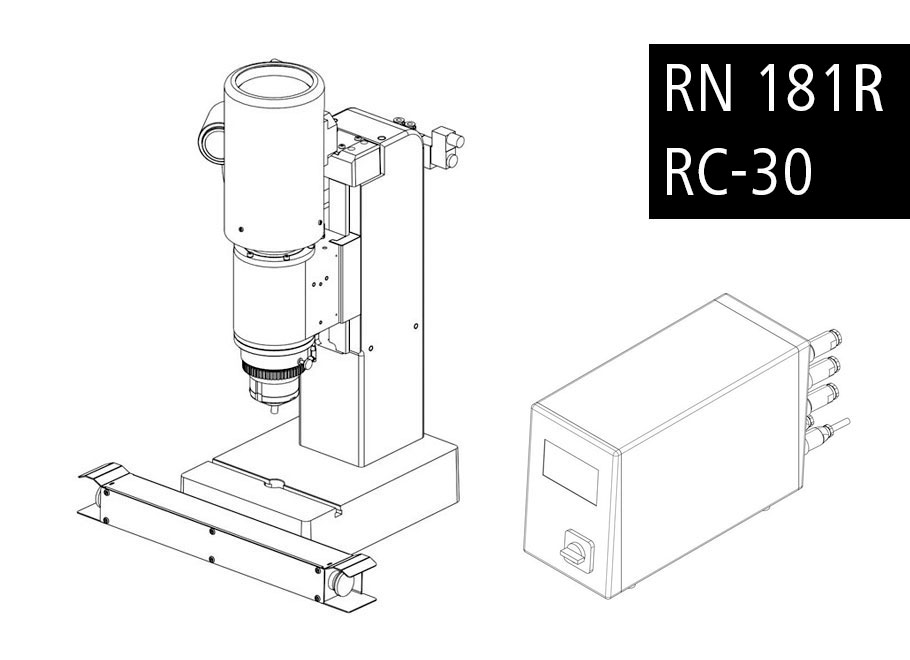

台式铆接机
RN181R-RC3
过程
径向
部队生成
气动
铆接力
1.20 千牛 - 3.60 千牛
铆钉/工件 Ø
4.00 毫米
过程控制
中风
5.00 毫米 - 30.00 毫米

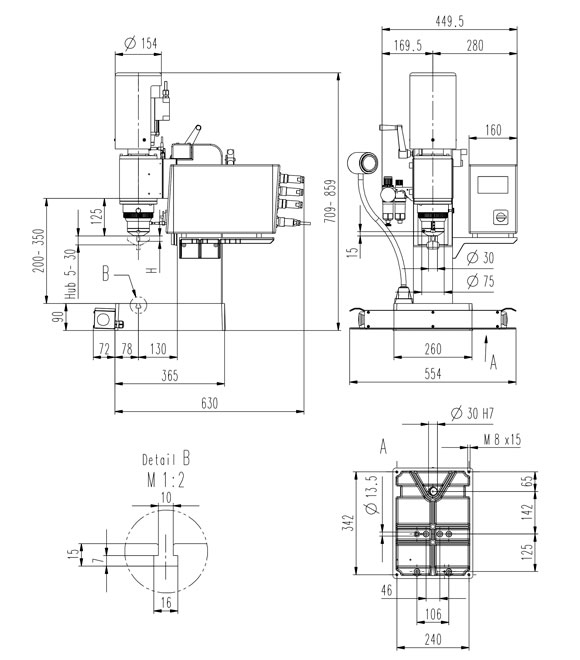

宽度
554.00 毫米
深度
702.00 毫米
高度
709.00 毫米
半径
长度
自由高度
倾斜角度
描述

标准版
减少力 额定力
▪ 3.6 kN @ 6 bar(最大工作压力)
▪ 铆钉轴最大直径 4 mm(钢 370 N/mm2)
▪ 主轴行程 5 - 30 mm,带 0.01mm 千分尺和机械行程限制
▪ 机器重量:约65kg
▪ 电动气动驱动 – 电源 @x@V、@Hz
▪ 永久润滑主轴
▪ 压力杯和刀架 Rp=@mm 用于成型刀具长度 Ls=@mm
▪ BFR-RN-181, 立柱,包括高度调节和工作台
▪颜色: 浅灰色 RAL 7035

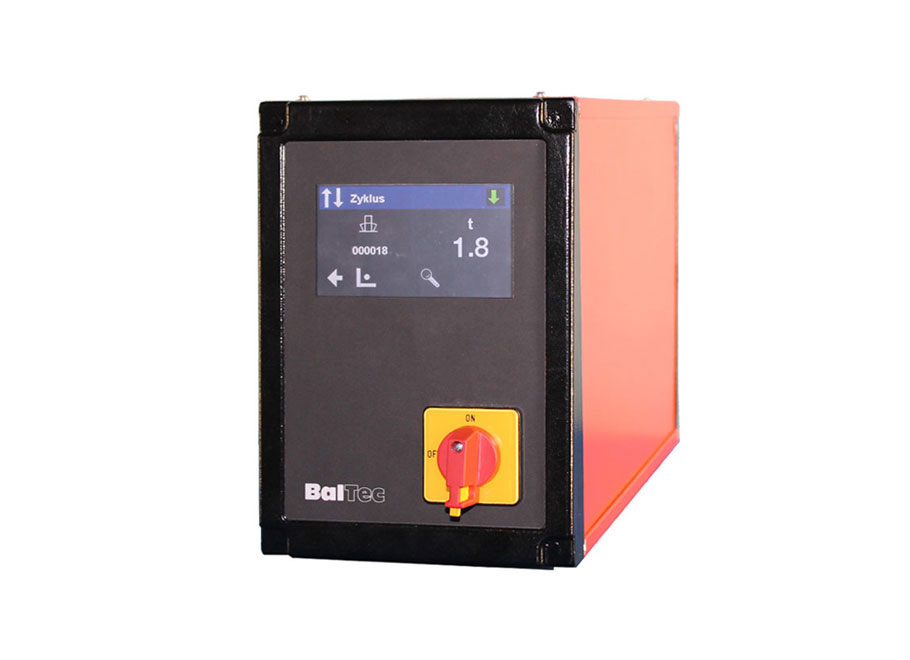

包括 RC3-010、RC-30 基于时间的控制、接口 X1、X2、X3、X20、X21 RC3-X4-01、连接 X4,包括
▪双手继电器,用于急停和双手控制 NSL-2HD-010,通过按钮进行双手控制
▪,不带紧急停止
▪ PNP-010-181R, 气动维修装置, 用于 RC-30
▪ NZ-201 的润滑和控制套件, 可调工作灯, 24 VDC, LED

▪▪ 手动润滑脂压力机(不提供自动主轴润滑系统)
▪ 目标语言的标准附件和用户手册

选件
▪ RC3-X5-01, 连接 X5, 包括 PVM 模块
▪ RC3-X6-01, 连接 X6, 外部安全 / 复位 SEI-OTH-181, 传感器主轴上部位置 (TDC) SEI-UTE-000, 工作位置
▪主轴传感器 NHE-MYC-U-01, 工件检测装置 NHE-U
▪ NHE-MST-XXX, NHE 探头臂和探头 (@)

▪ NZ-039, 带润滑剂液位
▪监控
器的自动主轴润滑系统▪ NSL-2HD-011,用于双手控制的急停(按钮)

可能会有变化。

The radial riveting machine RN 181R with reduced force is suitable for all sorts of different industries like electronics, automotive, hardware or even fine mechanics and watches. No matter if you integrate the unit into a production line or as stand alone machine with column or as bench top, the RN181 is always very versatile. For applications with the RN 181 used with higher nominal force take a look at the RN181.
