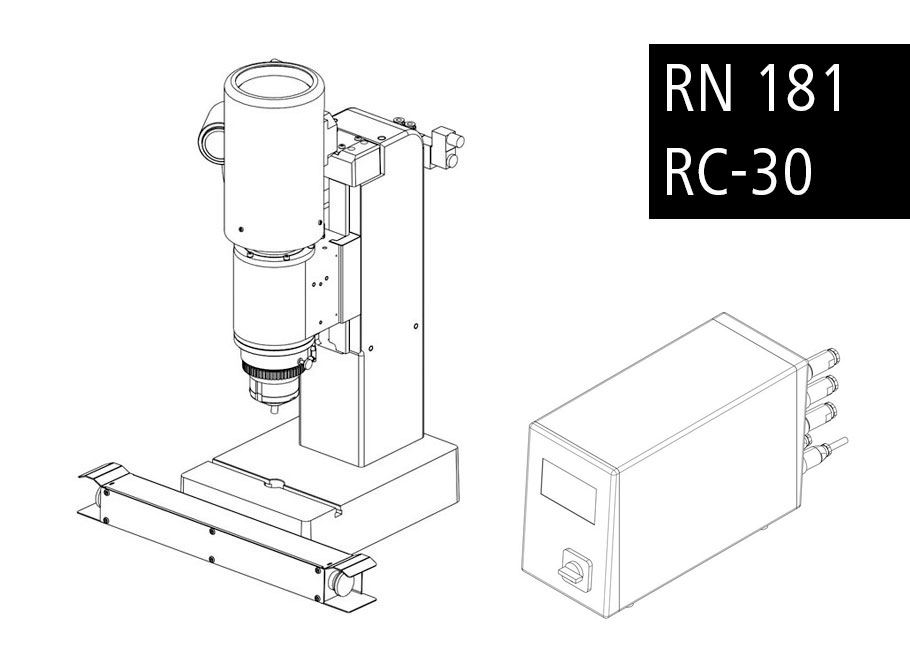

台式铆接机
RN181-RC3
过程
径向
部队生成
气动
铆接力
2.20 千牛 - 6.60 千牛
铆钉/工件 Ø
6.00 毫米
过程控制
中风
5.00 毫米 - 30.00 毫米

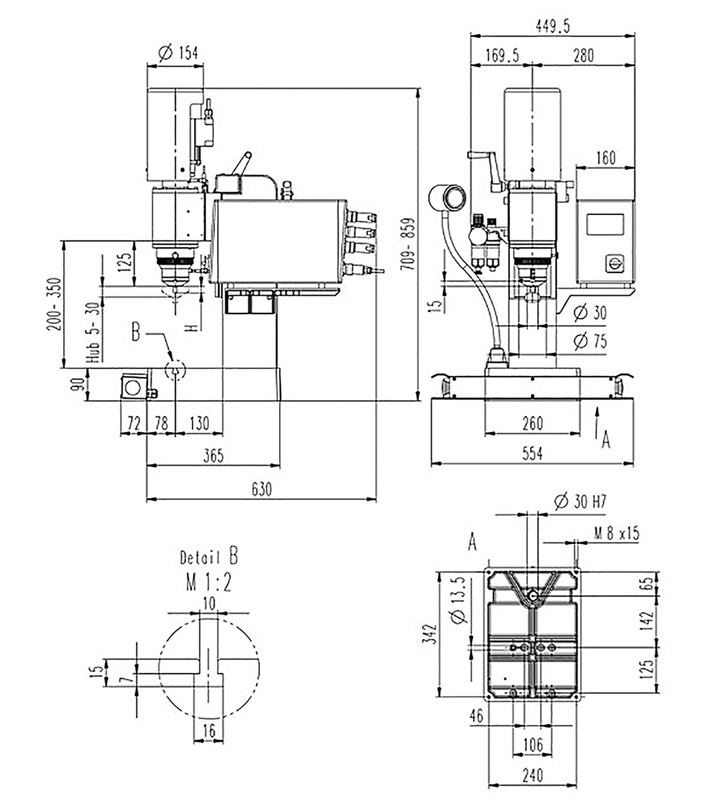

宽度
554.00 毫米
深度
702.00 毫米
高度
709.00 毫米
半径
长度
自由高度
倾斜角度
描述

标准型
▪ 额定力 6.6 kN @ 6 bar(最大工作压力)
▪ 铆钉轴最大 Ø 6 mm (钢 370 N/mm2)
▪ 主轴行程 5 - 30 mm,带 0.01mm 千分尺和机械行程限制
▪ 机器重量:约65kg
▪ 电动气动驱动 – 电源 @x@V、@Hz
▪ 永久润滑主轴
▪ 压力杯和刀架 Rp=@mm 用于成型刀具长度 Ls=@mm
▪ BFR-RN-181, 立柱,包括高度调节和工作台
▪颜色: 浅灰色 RAL 7035

包括 RC3-010、RC-30 基于时间的控制、接口 X1、X2、X3、X20、X21 RC3-X4-01、接口 X4,包括
▪双手继电器,用于急停和双手控制 NSL-2HD-010,通过按钮进行双手控制
▪,不带紧急停止
▪ PNP-010-181, 气动维修装置, 用于 RC-30
▪ NZ-201 的润滑和控制套件, 可调工作灯, 24 VDC, LED

▪▪ 手动润滑脂压力机(不提供自动主轴润滑系统)
▪ 目标语言的标准附件和用户手册

选件
▪ RC3-X5-01, 连接 X5, 包括 PVM 模块
▪ RC3-X6-01, 连接 X6, 外部安全 / 复位 SEI-OTH-181, 传感器主轴上部位置 (TDC) SEI-UTE-000, 工作位置
▪主轴传感器 NHE-MYC-E-01, 工件检测装置 NHE-E
▪ NHE-MST-XXX, NHE 探头臂和探头 (@)

▪ NZ-039, 带润滑剂液位
▪监控
器的自动主轴润滑系统▪ NSL-2HD-011,用于双手控制的急停(按钮)

可能会有变化。

The RN 181 is suitable for all sorts of different industries like electronics, automotive, hardware or even fine mechanics and watches. Whether you integrate as unit it into a production line or as stand alone machine, it's always very versatile. For more detailed data collection also combinable with a HPP-25 process controller.
