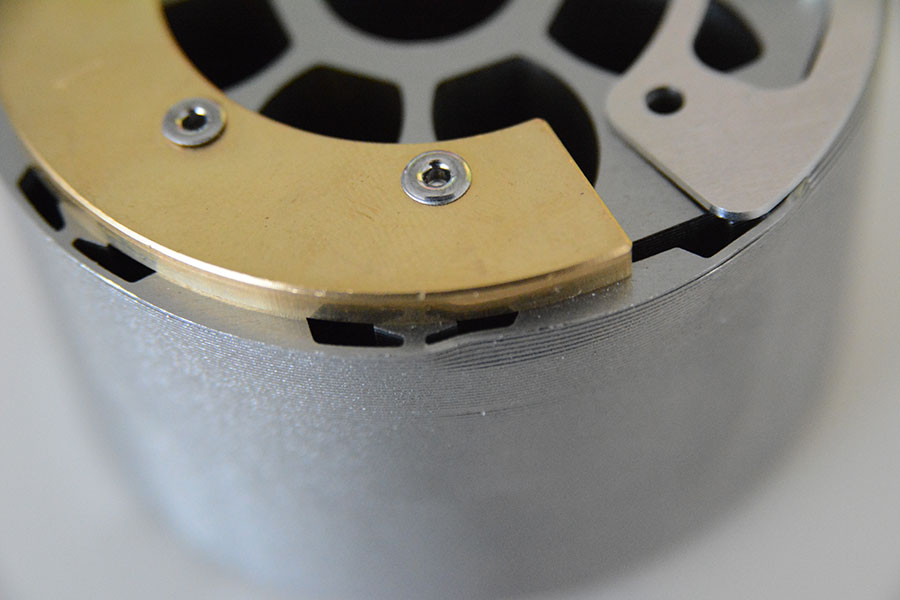

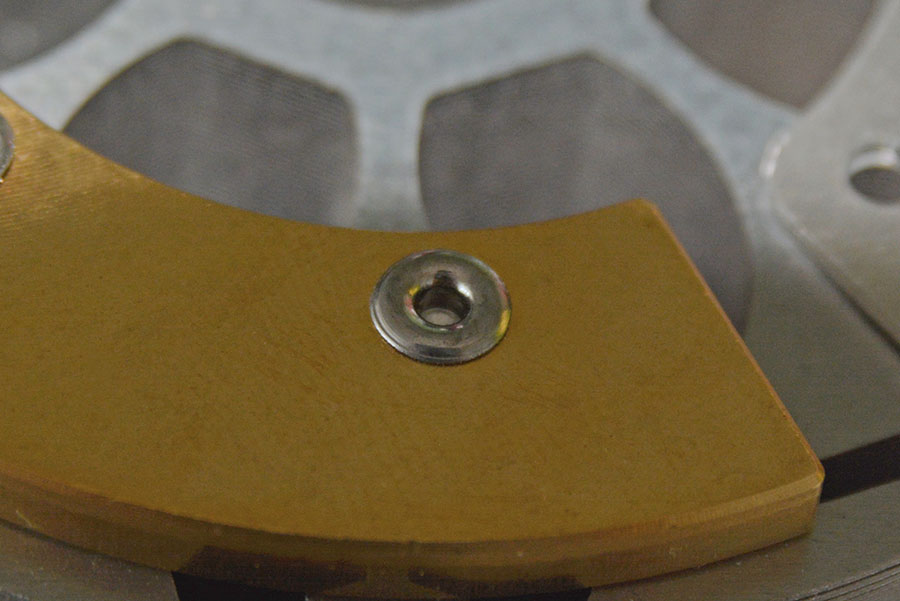

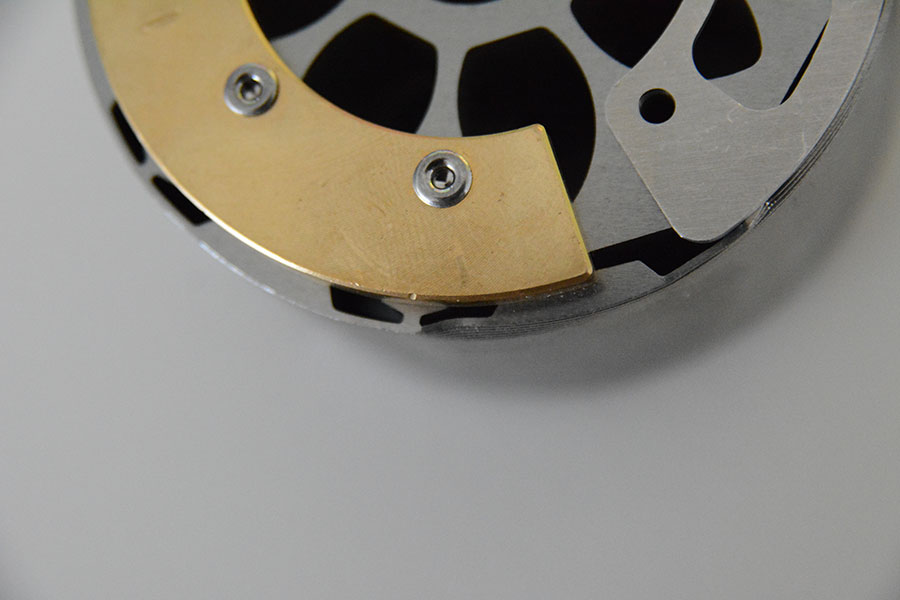

转子配重
什么
客户希望通过在两个不同的水平上形成六个空心铆钉（一个接一个）来组装配重，并通过过程控制保证质量。
为什么
尽管堆叠高度和铆钉长度公差不同，但每个铆钉都应该在质量和视觉上很好地铆接。
如何
铆接单元集成到转台中，并配备铆钉头高度控制装置 （NHE-H）。组件固定在一起，并使用安装在工作站中的压紧支架铆接。
事实与数据
| 参考编号 | BCHA1014 |
| 铆接力 | 最大 4 kN |
| 铆接工艺 | 径向 |
| 材料 | 钢 |
| 几何尺寸 | 轴直径 4 毫米，长度约 50 毫米 |
| 刀柄类型 | 半空心铆钉 |
| 铆钉头几何形状 | 法兰 |
| 成型工具 | 孔眼喇叭口铆接工具 |
| 机器类型 | 核糖核酸 181 |
| 性能数据 | 成型时间：1.2秒 |
| 设备 | 径向铆接单元，带过程控制RNE 181，带铆钉头高度控制NHE-H |
| 过程控制 | 过程控制 HPP-25 |
| 接口 | UDP 协议，PLC 连接 |
| 应用领域 | 电气、汽车工业、转子/定子 |
| 用户优势：流程 | 过程数据可追溯性 |
| 用户优势：经济 | 提高质量，减少蔚来零部件 |
项目由BalTec AG实施 - 瑞士
