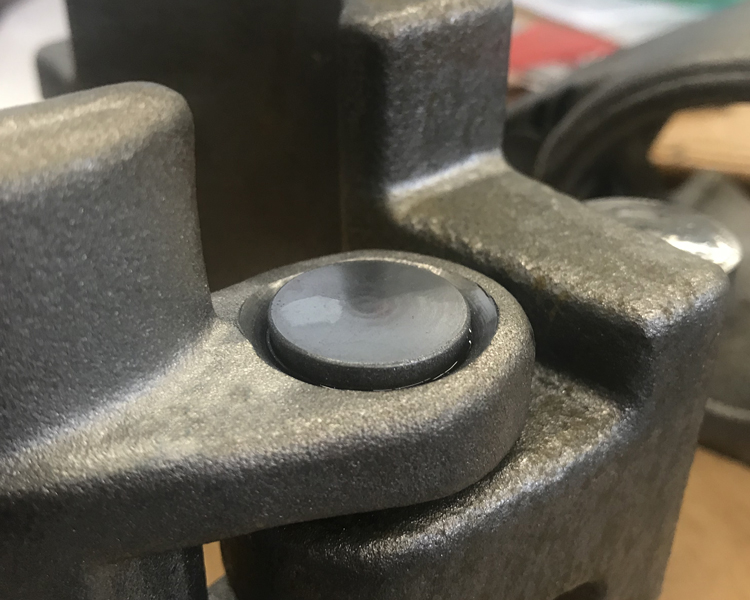

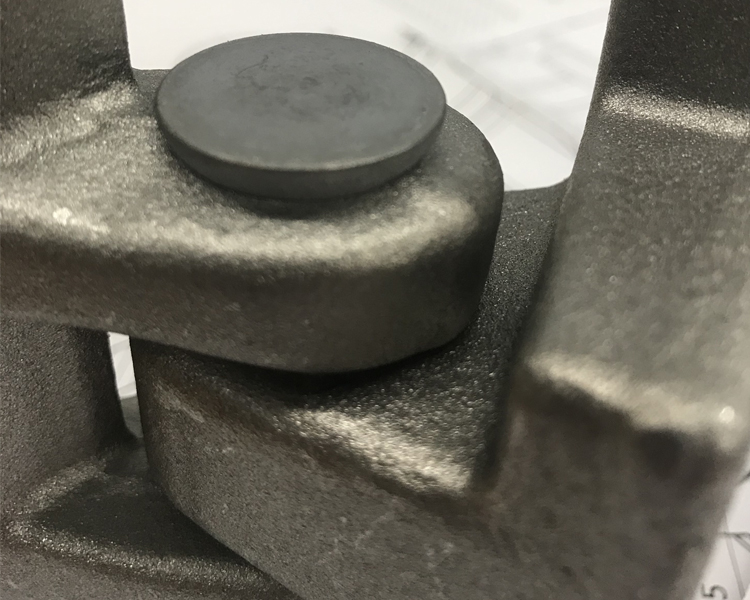

重型挠性联轴器
什么
大型铆钉需要很高的成型力 - 但铆钉的长度不应被压缩或弯曲。
为什么
由于铆钉的尺寸和强度，形成大而坚韧的铆钉需要更长的循环时间。这反过来又会导致铆钉和柱塞处的高温，从而导致工具的高磨损。
径向铆接如何在
成型过程中提供理想的铆钉轴“保持”，从而实现高效成型。摩擦最小，成型时间短，因此刀具磨损最小。尽管如此，建议在铆钉/成型工具上使用润滑剂。
事实与数据
| 参考编号 | BCHA1034 |
| 成型工艺 | 径向 |
| Material | Steel |
| Geometry | Ø 16 x 60mm |
| Shank type | Solid rivet |

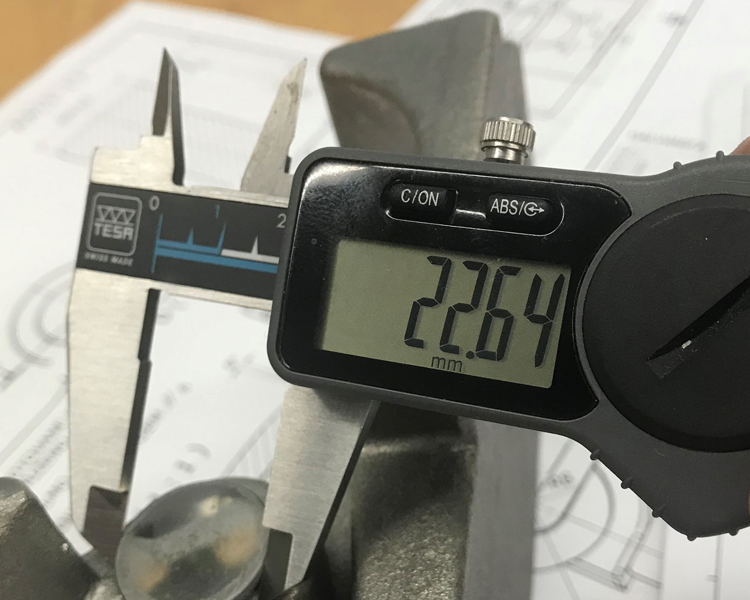

| Rivet head geometry | Flat, Ø min 21.5 |
| Forming Tool | Forming tool Ø25 |
| 性能数据 | 力： ~90 KN |时间 ： ~ 1.5秒！ |成型铆钉高度：4.7毫米！ |
| 设备 | 成型过程中部件的刚性支撑夹具是必要的 |
| 应用领域 | 大型铆钉，高强度铆钉，重型铆钉，可移动，灵活 |
| 设备 | RNS481 |
| 过程控制 | HPP-25 |
| 用户优势：流程 | 成型时间短 |
| 用户优势：经济 | 通过使用RNS481，可以轻松实现大产品系列的灵活生产和较短的转换时间。 |
该项目由BalTec AG实现
