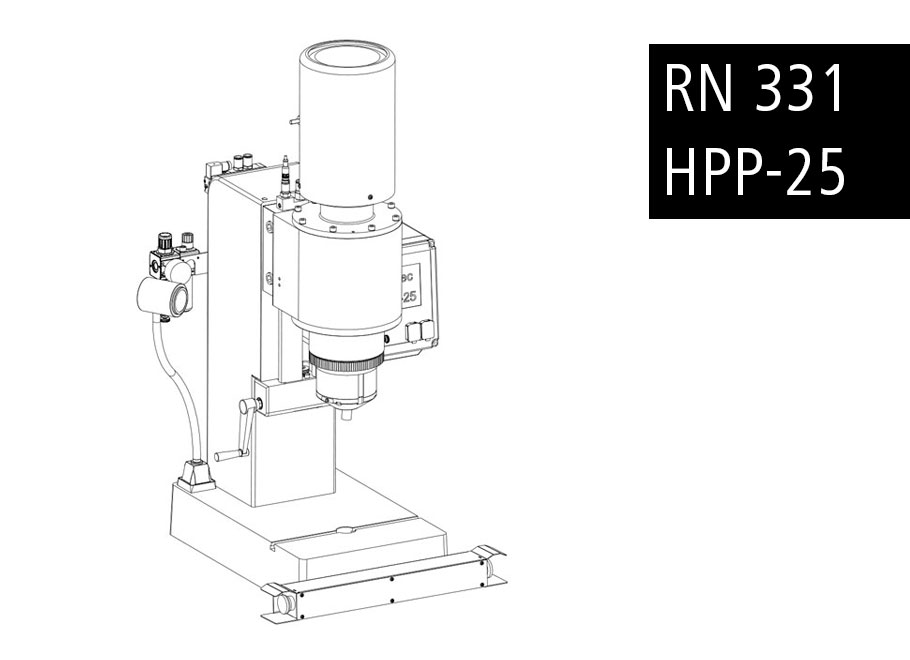

台式铆接机
RN331-HPP
过程
径向
部队生成
气动
铆接力
11.00 千牛 - 33.00 千牛
铆钉/工件 Ø
16.00 毫米
过程控制
是的
中风
5.00 毫米 - 50.00 毫米

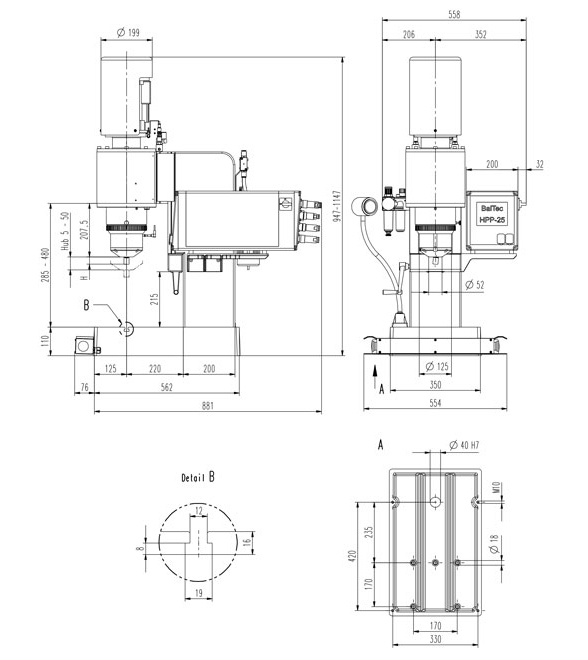

宽度
586.00 毫米
深度
957.00 毫米
高度
947.00 毫米
半径
长度
自由高度
倾斜角度
描述

标准型
▪ 额定力 33 kN @ 6 bar(最大工作压力)
▪ 铆钉轴最大 Ø 16 mm (钢 370 N/mm2)
▪ 主轴行程 5 - 50 mm,带 0.01mm 千分尺和机械行程极限
▪ 机器重量:约250kg
▪ 电动气动驱动 – 电源 @x@V、@Hz
▪ 永久润滑主轴
▪ 压力杯和刀架 Rp=@ mm 用于成型刀具长度 Ls=@ mm
▪ BFR-RN-331, 立柱,包括高度调节和工作台
▪颜色: 浅灰色 RAL 7035

包括
▪ HPP-010-331, 过程控制 HPP-25, 接口 X1, X2, X3, X20, X21
▪ 包括 SEI-100-331, 距离传感器, HPP-25 型,包括 SEI-200-331, 压力传感器,HPP-25

▪ 型 HPP-X4-01, 连接 X4, 包括双手继电器,用于双手控制和急停
▪ NSL-2HD-010, 通过按钮进行双手控制(不带急停
▪) SEI-OTH-331, 传感器上主轴位置 (TDC)
▪ PNP-HPP-331, 用于 HPP
▪ 的气动气源处理装置和气动控制套件 NZ-201, 可调工作灯, 24 VDC, LED
▪ 手动润滑脂压机
▪ 目的地语言的标准附件和用户手册

选件
▪ NSL-2HD-011, 用于双手控制的
▪急停(按钮) SEI-UTE-000, 工作位置
▪主轴传感器 HPP-X5-01, 连接 X5 PVM 模块 (用于控制 PNP-PRV-020) PNP-PRV-020, 比例压力控制, 集成并准备操作 (需要 HPP-X5-01)

▪ HPP-X6-01, 连接 X6, 外部安全 / 复位
▪ NHE-MYC-U-02, 铆钉底座检测装置 NHE-U
▪ NHE-MST-xxx,NHE探头臂和探头(@)
▪ HPP-DLL-S7L-x,HPP-25 – 西门子S7通信链路(S7LINK)。为每个HPP控制器
▪订购许可证代码 HPP-DLL-PCT,PC-分析软件HPP-PCTool,包括UDP协议(在U盘上)
▪ NZ-039, 带润滑剂液位监控器的自动主轴润滑系统

可能会有变化。
