铆钉底座检测装置

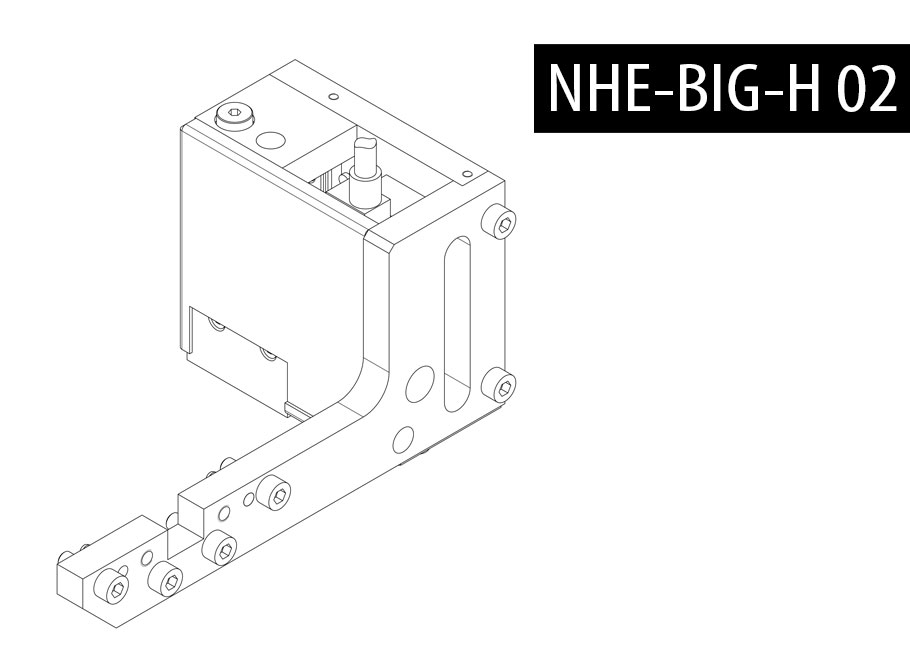

NHE-大-H-02
过程控制
描述

NHE可识别铆钉突起(U),用作压紧装置,有助于在形成具有公差误差或缺失部件的部件之前可靠地识别部件。由于HPP-25监控功能,可以消除成型前或成型后的部件检测。可以消除额外的检查站,并降低生产成本。

其他 NHE 功能,可通过过程控制 HPP-25 快速安全地实现:
▪ 采用 HPP-25 的初级铆接模式 H 集成的独立测量系统
▪ 尽管机器
▪ NHE-U 与 HPP-25
▪ 弯曲,但在不同的部件高度下产生精确成型的铆钉头高度,并且自动补偿允许相对于铆钉突起的成型头部高度。更小的突起=更少的成型,更大的突起=更多的成型。可以确定
▪补偿金额 基于工件高度的快速接近/工作速度,以提高生产率
▪ 接触式探头在工件底座上用作压紧装置:NHE-Std:
▪高达 10-40N 的压紧力。适用于RNE 151-431
▪ NHE-Big:高达20-300N的夹持力。仅适用于 RNE 281-481
▪ 注意:改造可能需要更换成型工具、成型工具架和压力杯的长度

可能会有变化。
