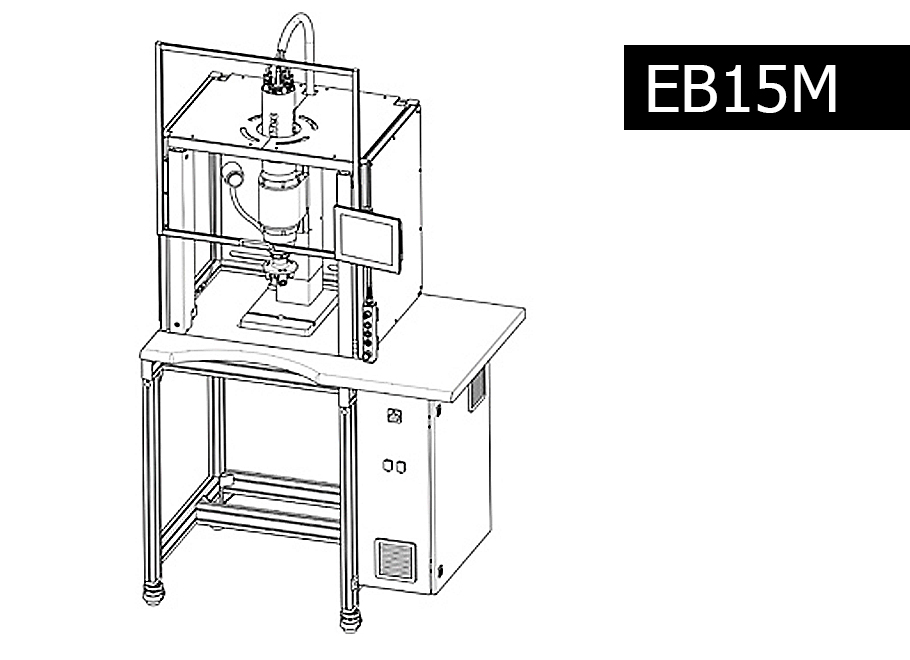

电动伺服辊压成型机
EB15M
过程
辊压成型
部队生成
电动/伺服
铆接力
1.50 千牛 - 15.00 千牛
过程控制
是的
中风
0.00 毫米 - 100.00 毫米
描述

主要特点

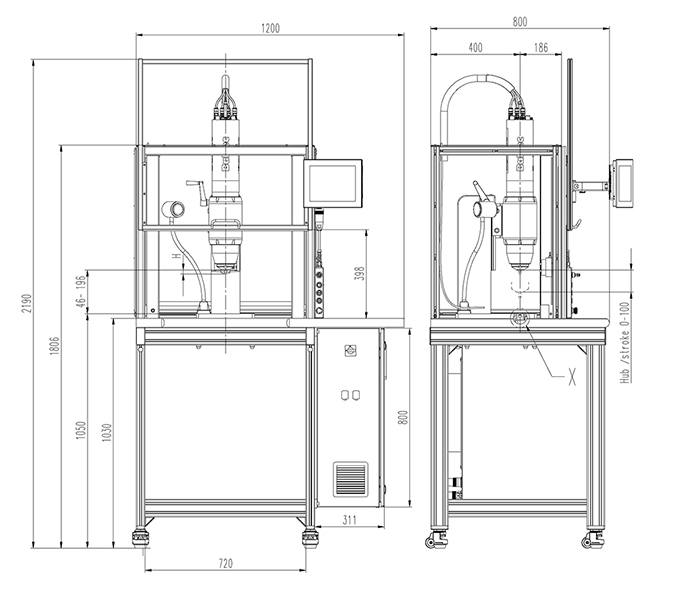

▪ 带辊压成型单元的工作单元: 净重 250 Kg - 宽度 1200 mm – 深度: 800 mm, 高度: 2190 mm
▪ 控制柜安装在侧面
▪ 前部带升降门的外壳,包括安全联锁
▪ 手动控制盒安装在框架
▪上 安装了 HPPi 软件
▪的 HMI 监视器 (PC) 231 型立柱 带手动高度调节
▪的立柱 231 机床工作台 - 0
型▪ 工作台框架由铝型材制成,带可锁定的旋转脚轮
▪ EK360-3,可调节工作灯,LED
▪ 工艺模块:辊压成型
▪ 电源:380x480 至 45 VAC(65-16 Hz),28A 过载保护
▪ 不带滚轮头的动力单元: 净重 874 kg – 尺寸 最小长度 120 mm - 直径 56 mm 控制柜:净重800公斤 – 尺寸 762 x 311 x <> mm

标准型
▪ 带有所有传感器和相应过程模块
▪的动力单元 动力单元和控制柜
▪之间的电缆设置 自动主轴润滑
▪ 两个螺纹环
▪ 控制柜,完整的
▪ HPPi PC 软件基于 Windows 10
▪ UDP 通信模块,可根据要求提供过程数据。
▪ 免费 安全标准 PLe/SIL 3
▪ EC 机械符合性声明 2006/42/EC
▪ 首次交付时的装配说明和制造商测试证书(力和路径)附在纸上 – 英文
▪ 电子介质 (USB) 上的操作手册和软件 – 英文

技术规格
动力单元
▪成型力:1.5 至 15 kN
▪ 线性行程:0 至 100 mm
▪ 转速:0 至 1000 min-1,伺服控制 线速度:0.05 至 140 毫米/秒,伺服控制

▪ 易于更换的过程模块(径向、切向、轨道、辊压成型) 集成机械过载保护
▪ 带放大器的同轴称重传感器 (DMS)
▪ 可实现真力测量
▪ 通过集成
▪的两个独立系统进行位置测量 电机、伺服驱动器上的集成温度测量 监控温度
▪ 纤薄、笔直的设计,带内部电缆布线
▪ 主轴的标准润滑,软件监控和控制

控制柜,完整且包括
▪ 用于冷却
▪伺服驱动器、电源、变压器、集成安全 PLC、IP/以太网和 USB 端口
▪的集成风扇 侧壁
▪主开关 CE 标准,IP50 – 防护等级

可选 – 不包括在此提案
▪中 控制柜符合 UL 标准
▪ 主开关通过门

连接
▪以太网/IP 和 USB 3.0 端口
▪ 动力单元和控制柜之间的电缆组 2.4m(请参阅下面的选项)
▪ 控制柜上的现有连接: X111:工作灯插座,备用
▪ X121:
▪主轴和铆接头
▪润滑插座 X131;门插座,安全屏障,滑动台
▪ X141:外部安全/复位
插座 备选方案 a;> 交货条件 / b;> 可由客户
▪配置 X151:外部紧急
▪停止插座 X161:用于PLC接口,启动,程序选择,HPPI确定/就绪,RIV确定/挪威克朗
▪的插座 X171:手动控制箱插座 HMI监视器10.4和手动控制箱

Optional – not included in this proposal
▪ X161; PLC-Interface
▪ Cable set between power unit and control cabinet 5.0 m

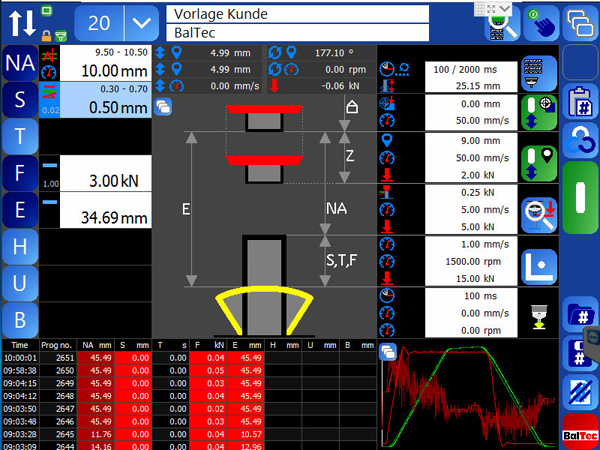

Software HPPi
▪ Based on Windows 10 (64 bit) with integrated TeamViewer for remote access
▪ Program- and process data management with process curve visualisation
▪ Process data evaluation with feedback of OK/NOK status
▪ Work piece detection, various types of process start recognition (NA) selectable
▪ Password protection for different access levels
▪ Process parameter: Forming time, Forming path, Forming force, Spindle path, Linear- and Rotational speed
▪ Display of machine status information for diagnostics and alarm display/acknowledgement
▪ Software can also be used offline for diagnostics
▪ Predefined master programs available, can be copied and customized
▪ Manual operation with separate input screen
▪ Logging of all process data on internal PLC, on USB Memory stick or on the company network
▪ Graphical display of process curves and data, individually adaptable
▪ Download of programs, data and curves for storage or diagnosis
▪ Ethernet IP interface as standard, UDP Protocol for process data available
▪ Software only works with BalTec ELECTRIC Products. No experience of servo drive programming required.

Optional – not included in this proposal
▪ OPC/UA Communication available (On request and with clear definition of the requirement)

Process module for Roller forming
▪ FORCE for EB03 or EB15
▪ Size 2 – Diameter 80 mm
▪ Adapter for roller forming head

Optional – not included in this proposal
▪ Roller head with 2, 3 or 5 Rolls - custom made FORCE available
▪ Roller head with or w/out down holder
▪ Process module for Radial, Tangential or forming
▪ Extraction tool for exchange of process modules

Subject to change.
